반갑습니다. 산장보더입니다.

​이번에 PC 조립하면서 그 후기들을 하나씩 정리하고 있는데요.. 이번 포스팅에서는 기본적인 테스트를 마친 조립 PC를 안정화 하는 내용을 포스팅 할려고 합니다.

​온도를 잡기위해서 가장 좋은 솔루션은 수냉3열 쿨러를 사용하라는게 공식처럼 되어 있지만 저는 k 버전을 오버클럭킹을 하기 위해서 구입한게 아니라 그냥 현재 non-k 13세대 cpu가 없어서 구입한거라... 오버클럭은 전혀 고려대상이 아니였습니다. 그래서 수냉쿨러를 쓸 생각이 1도 없었던 거구요..

​그런데 13600k 가 기본적으로 오버클럭킹 없이도 발열이 심하니 몬가 대책이 필요했습니다.

TDP 수치만 보고 처음에 구입한 팔라딘 400 쿨러는 그냥 바로 장터행이 되었고 공랭 대장급 가성비 쿨러인 AG620으로 공랭 쿨링을 구성하고 언더볼팅을 통해 낮추면 되지 않을까 하는데서 이 작업이 시작되었습니다.

​

---

테스트 환경

​

1.기본셋팅 상태의 현재 상태 확인

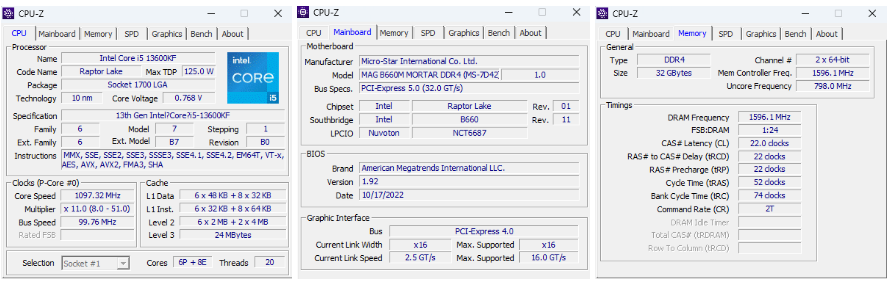

CPU-Z

가장 기본적인 PC에 대한 정보를 알 수 있는 툴 입니다.

​CPU 정보를 비롯해서 M/B, Memory, Graphinc, Storage, Display, OS 등에 대한 주요 정보 확인이 가능합니다.

아주 기본적인 CPU 벤치마크도 가능해서 작업 전후 이상유무를 간단히 확인이 가능합니다. 제 조립 PC정도으 거의 모든 내용을 볼 수 있습니다.



CPU-Z | Softwares | CPUID

​2. HW 온도 모니터링

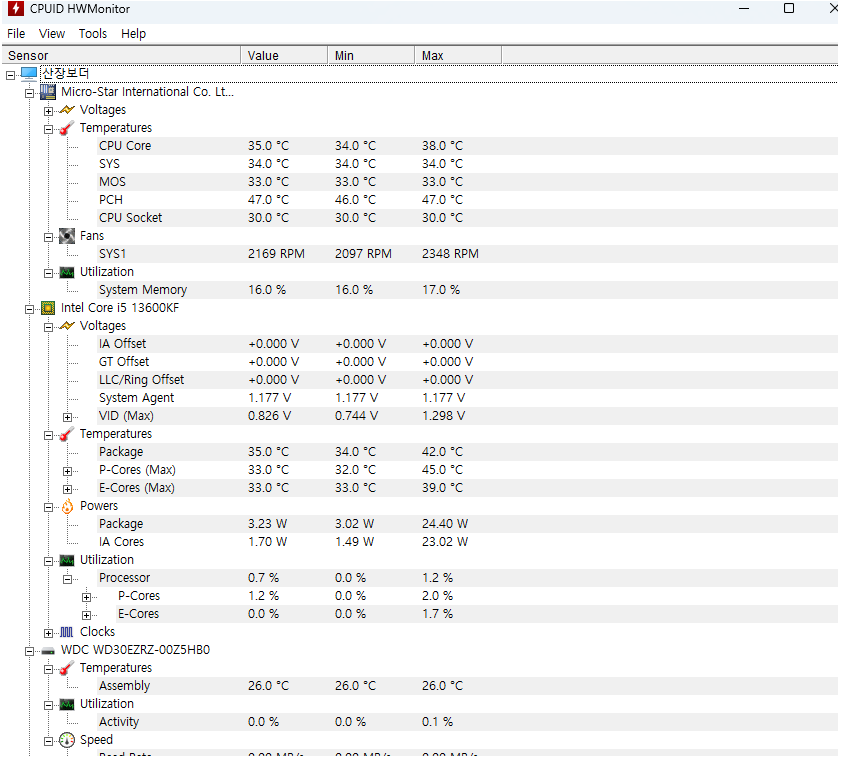

HW 의 다양한 수치를 알수 있는 앱인데요.. 주로 각 부분의 온도 정보, 전압/전력량 등 다양한 정보를 볼 수 있습니다. 언더볼팅 작업을 하는 이유는 CPU온도를 낮추기 위함 이기 떄문에 이 앱으로 온도를 확인할 겁니다.

HWMONITOR | Softwares | CPUID



​3. 부하 테스트 / 안정화 테스트

부하를 테스트할 수 있는 툴을 많은데요.. 이번 포스팅은 CPU에 포커스 해서 볼 예정이라 CINEBECH R23을 사용하려고 합니다. single, multi core 테스트가 가능한데 CPU를 엄청 갈구면서 테스트하는거라 CPU 풀부하시 온도를 확인할 수 있습니다.

Maxon

---



테스트 방법

테스트는 PC부팅 후 아무것도 하지않고, HW Monitor를 띄워논 후에에 CINEBENCH R23 프로그램 기본 상태로 멀티코어 테스트를 약 5분 내외 돌리면서 CPU MAX 온도, CPU 전력량(Powers), 최고 Clock, CineBench 점수를 확인 합니다.

​

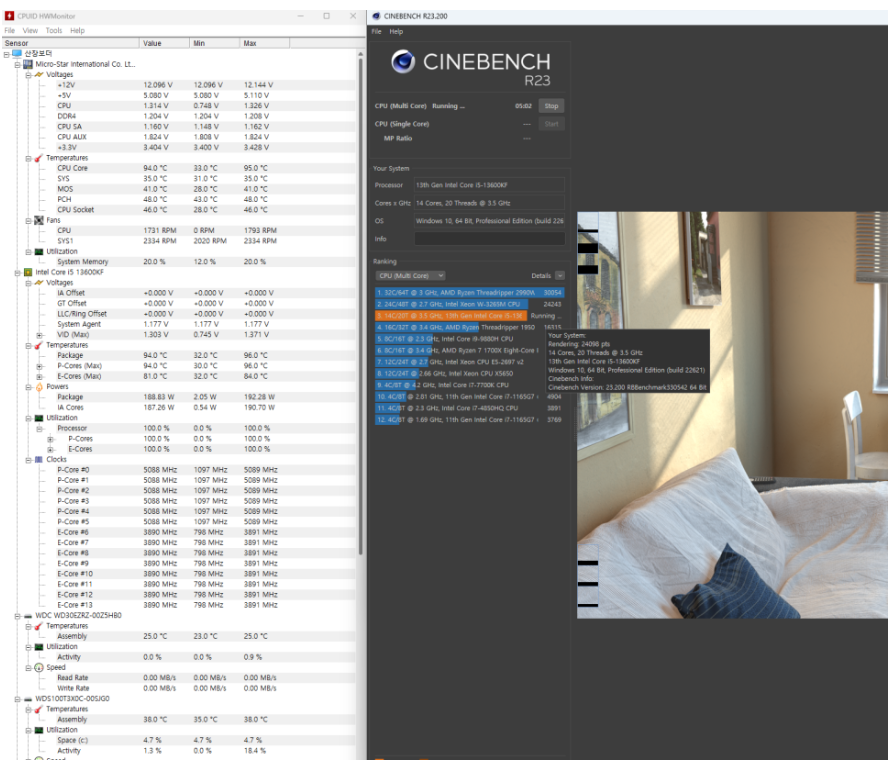

기본 환경 비교군 (초기 Default 상태)

기본 BIOS 셋팅에서 테스트

기본셋팅은 쿨러가 수냉쿨러임 즉 전력제한이 없는상태.

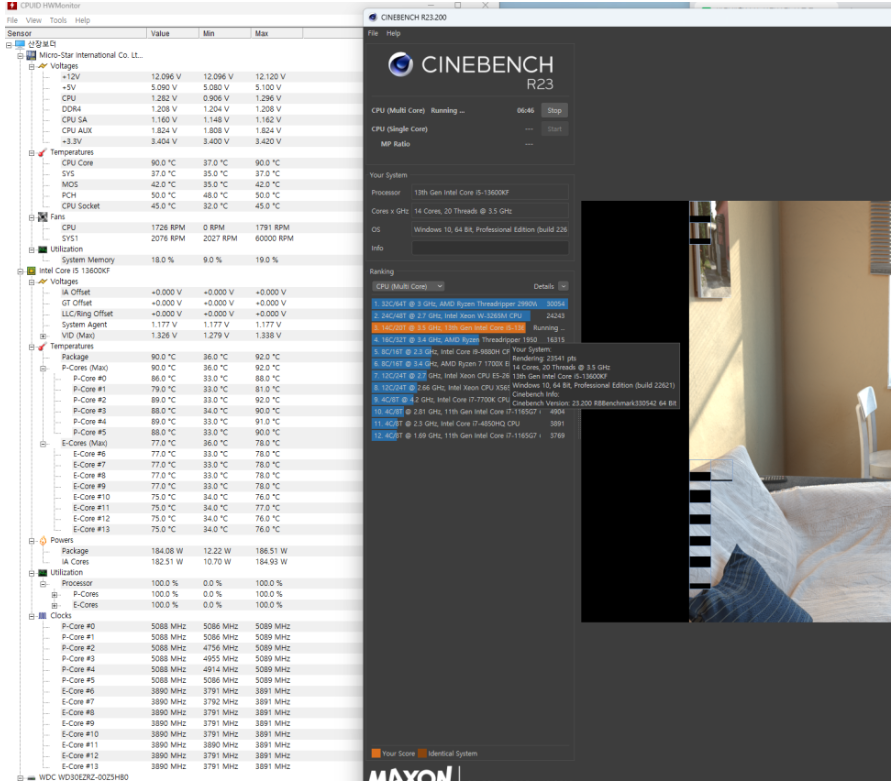

​CineBench R23 멀티코어 테스트 5분 돌리면하면.. . 점수는 24098

CPU의 파워는 MAX 192.28W, 온도는 96도 찍음

평균 P-core의 클럭은 5088MHz를 유지합니다.

​

​

쿨러셋팅을 타워 에어쿨러로 변경 288W TDP 제한이 걸리도록 변경

CPU Cooler Tuning 메뉴에서 설정을 변경하여 확인

아주 약간 cinebech 점수가 하락하지만 전반적으로 유의미한 변화 없음

​

​

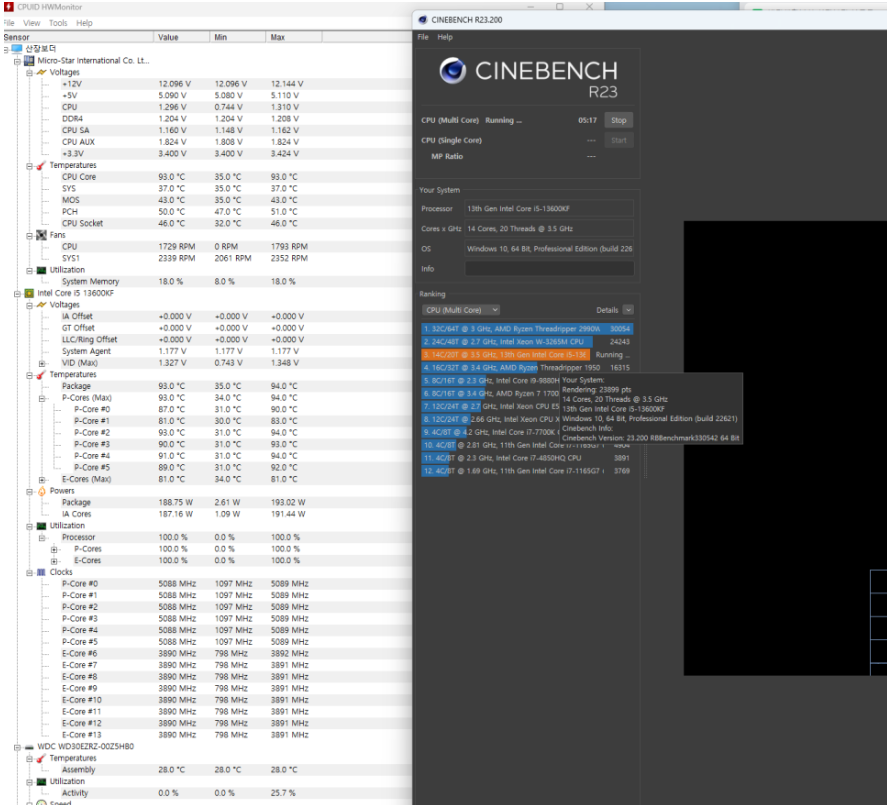

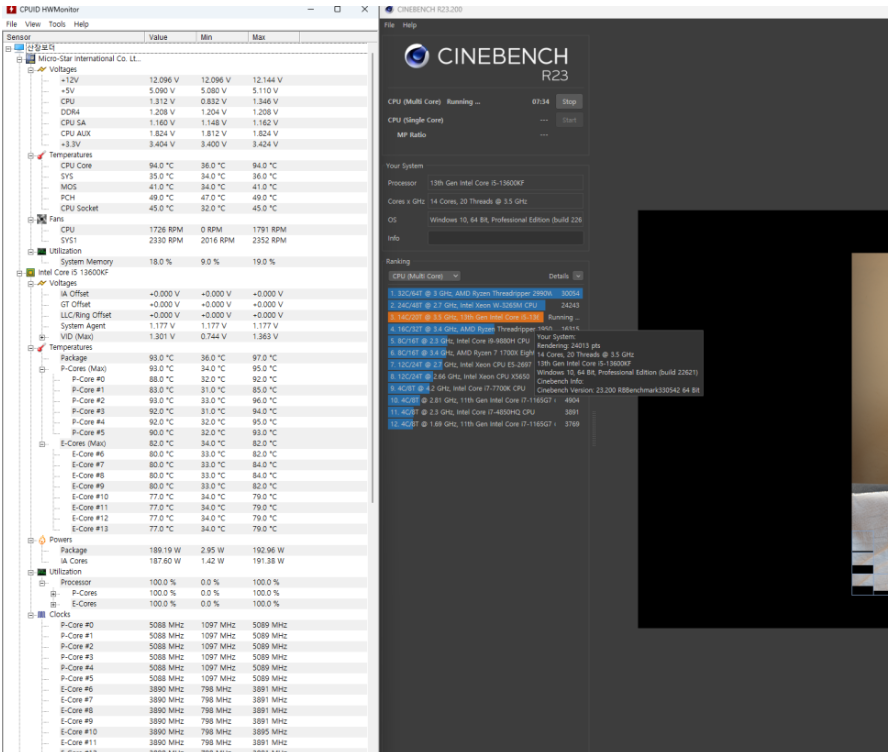

CPU Lite mode 메뉴에서 mode12(auto) -> mode 9로 변경

CPU 온도가 약간 떨어짐... 하지만 택도 없음

점수도 약간 떨어짐 23899..

​

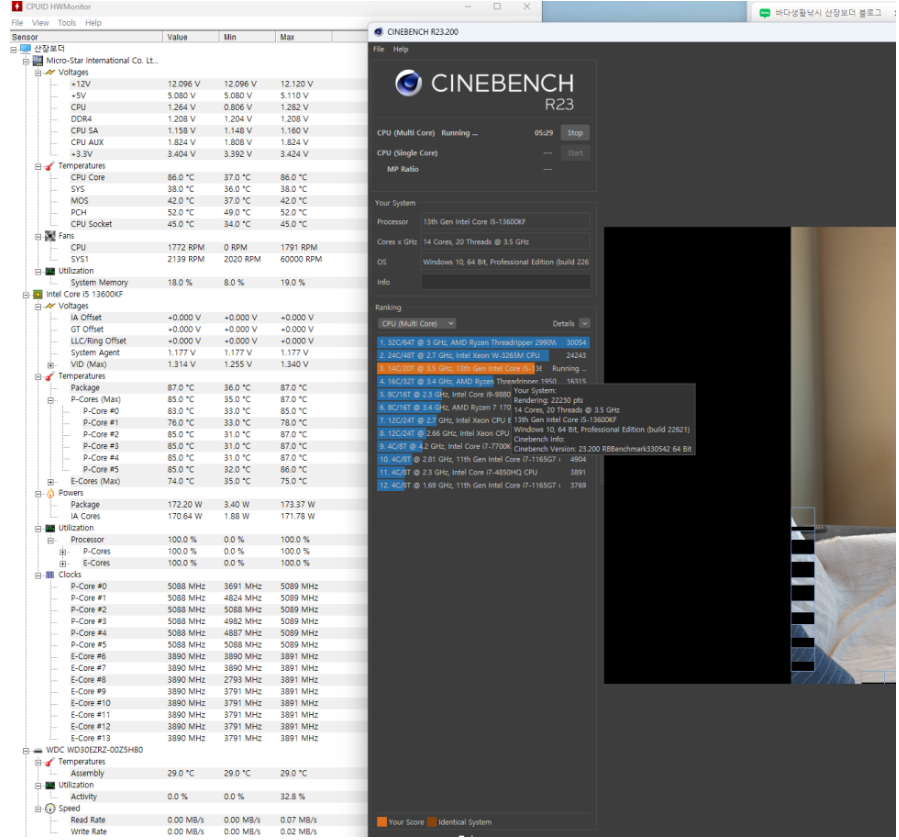

CPU Lite mode 메뉴에서 mode12(auto) -> mode 7로 변경

유의미한 변경점이 보임...

최고온도가 87도로 안정화됨.. CPU 전력량도 173W 수준임 최대전압은 1.340로 낮춰짐

다만 점수가 22230pts 로 낮아짐 즉 CPU 성능이 8% 정도 하락함

​

CPU Lite mode 메뉴에서 mode12(auto) -> mode 8로 변경

점수 23541, 온도는 최고 92도 전력량은 186W 임...

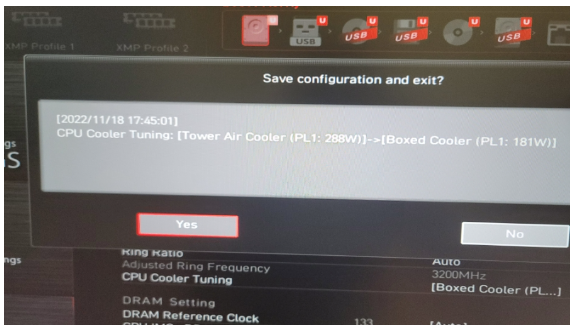

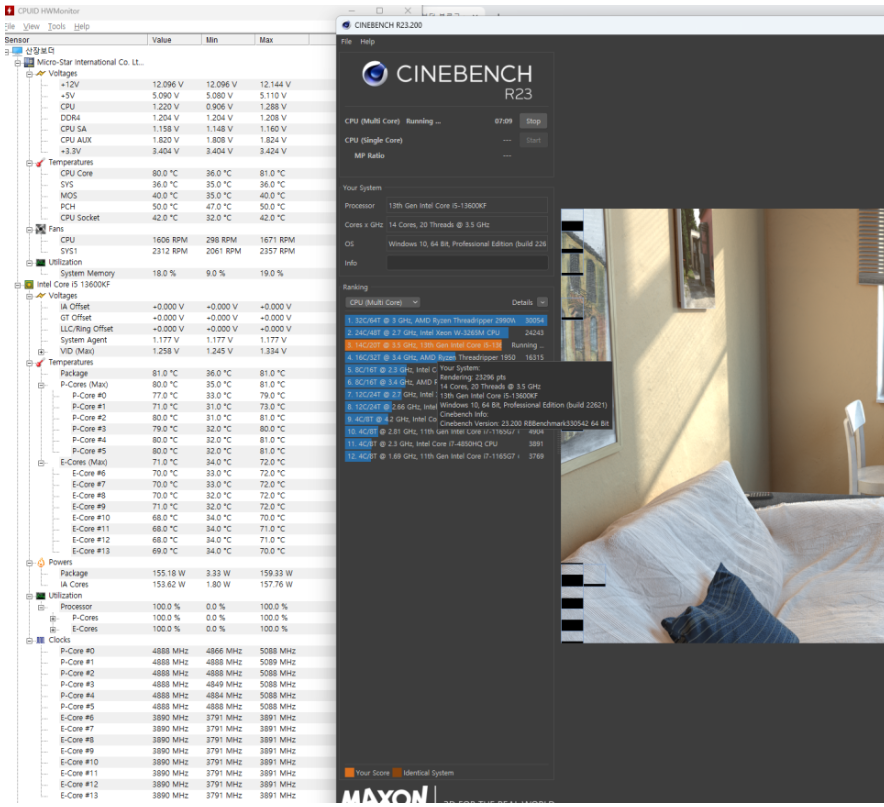

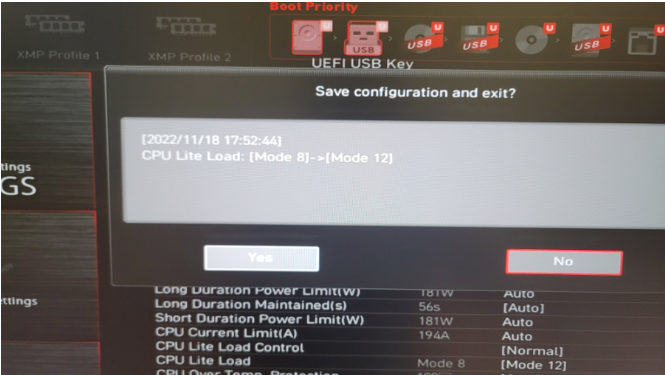

쿨러셋팅을 박스쿨러 PL:181W 전력제한이 걸리도록 변경 + Mode8

​

훔 의외의 결과가 나왔습니다.

점수는 23296으로 그렇게 많이 떨어지지 않았으나 CPU MAX온도가 81도로 유지되는 매직? 159W

P Core의 Clock은 5088Mhz MAX를 찍긴 하나 전반적로 4888MHz로 유지하는 모습을 보입니다.

매우 안정적인 모습을 보이네요.. 성능도 3.4%만 떨어진 상태로.. 베스트인 상황인듯 합니다.

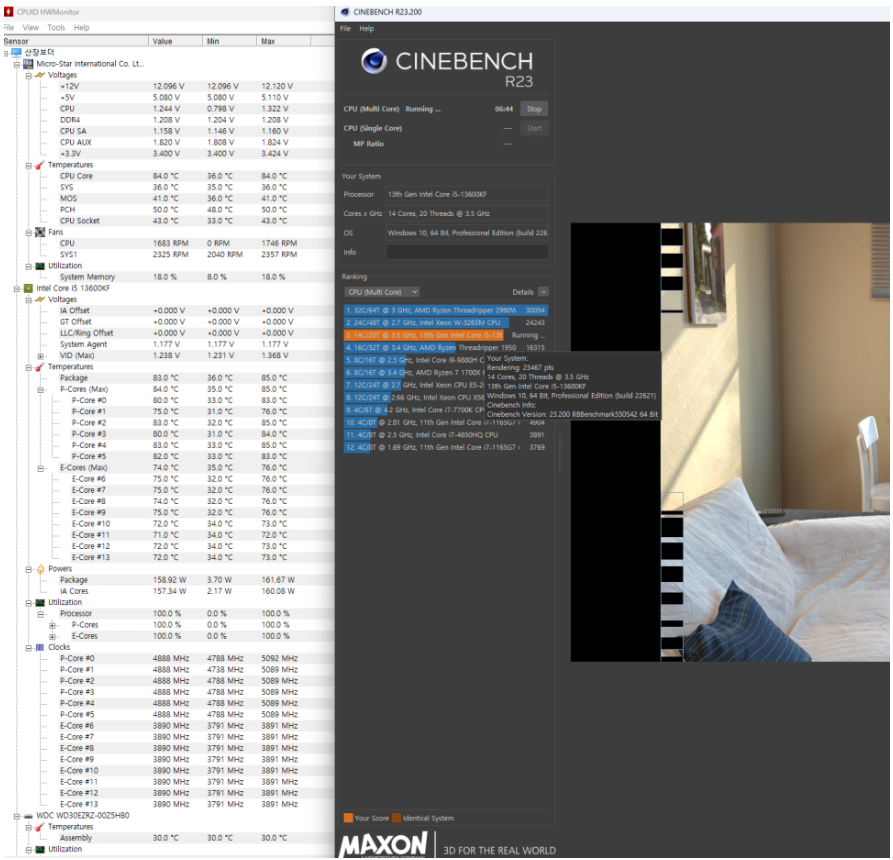

박스쿨러 PL:181W 전력제한 + Mode12(Auto)

훔 또 의외의 결과가...

점수가 23467 온도는 85도 전력은 162W

---

변경 셋팅값 정리

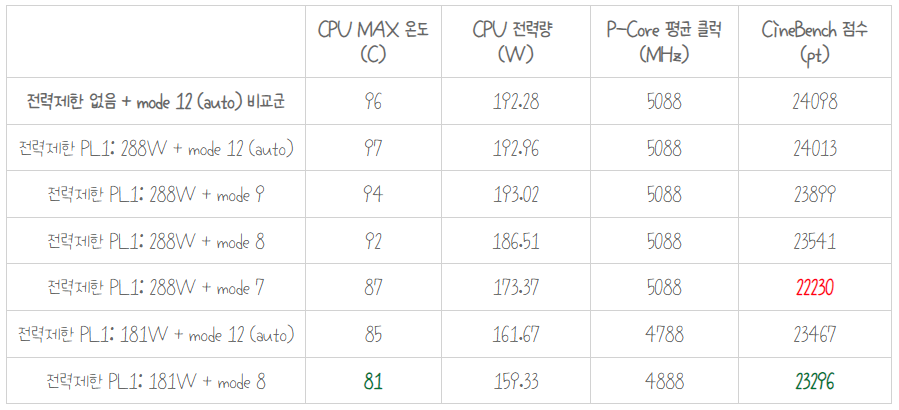

위 실험내용을 보기 좋게 표로 정리해 봤습니다.

​

일단 기본세팅과 쿨러설정을 통한 전력제한 288W는 결과값이 비슷합니다. 타워 에어쿨러로 바꾸는게 큰 의미가 없는상황인거고.. 이건 CPU 전력량이 기본셋팅에서 192를 찍기 때문인듯 합니다. 그래서 의미있는 전력제한을 하기 위해서는 박스쿨러를 선택하여 전력은 181W로 제한해하 함을 알 수 있습니다.

​전력제한은 CPU Lite Load 메뉴로도 가능은 했느데요 이건 CPU 성능에 또 영향이 큰것으로 보이기 때문에 적절한 값을 찾는게 중요해 보였습니다.

​표를 유심히 보면 재밌는 패턴이 볼수 있었는데요.. CPU 전력량이 낮아질 수록 CPU MAX온도가 낮아지는건 확실합니다. 그리고 전력량이 높은면 보통 cinebech 점수도 그에 비례하지만 CPU Lite Load 메뉴 설정에 따라 그 패턴이 깨지는 경우도 있었습니다.

​제가 내린 결론은 전력제한 PL1: 181W + mode 8 이 제일 효율적일것 같다였습니다. 각 모드들의 비교는 시간이 많이 소요되오 Cinebench를 5분 내외를 돌리면서 확인한 사항이라 실제 사용시에서 다른 결과를 보일 수도 있기 때문에 오랜시간 테스트에도 비슷한 결과값을 보이는지 확인이 필요했습니다.

---

안정화 테스트

테스트에서 내린 결론 셋팅값으로 안정화 테스트를 진행했는데요..

Cinebench를 Full로(10분간) 돌리고 점수와 전력량, CPU온도를 확인해서 기록했습니다.

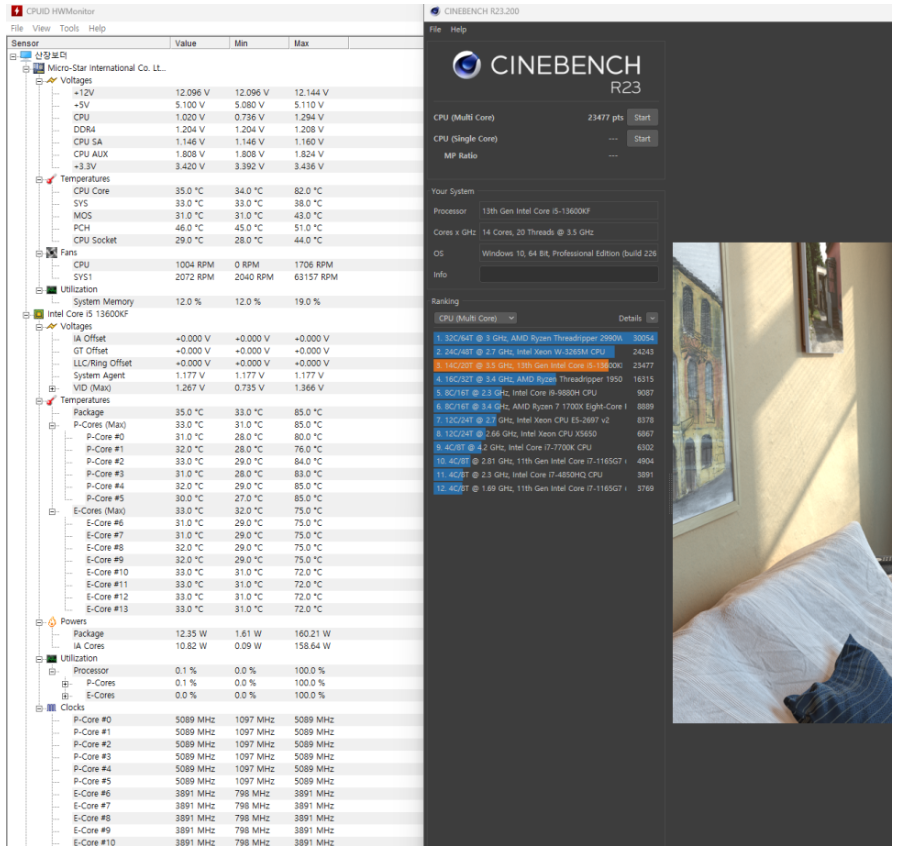

​1회차 결과

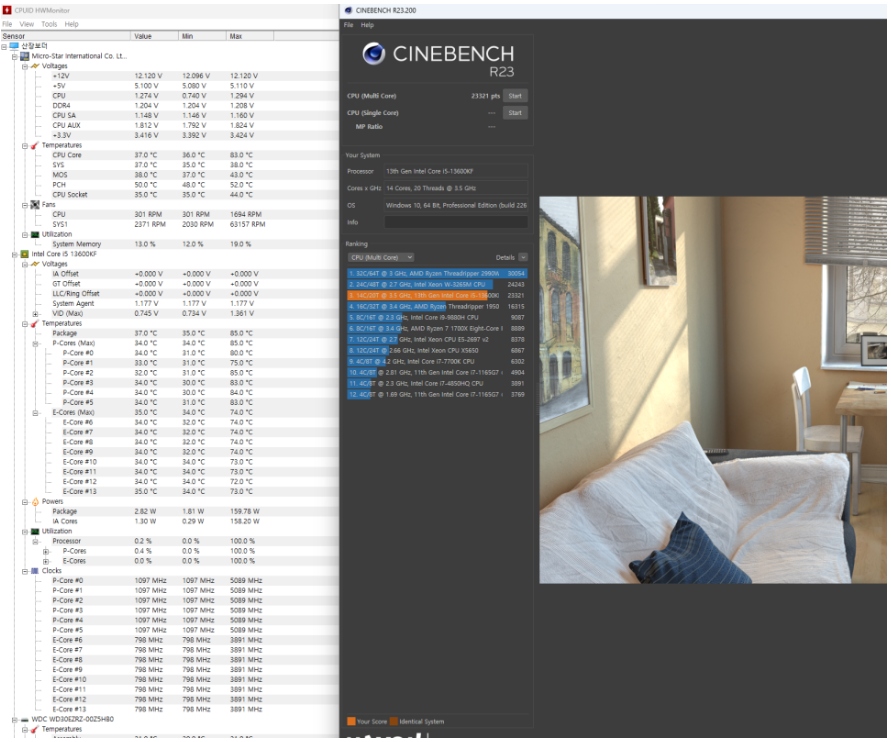

2회차 결과

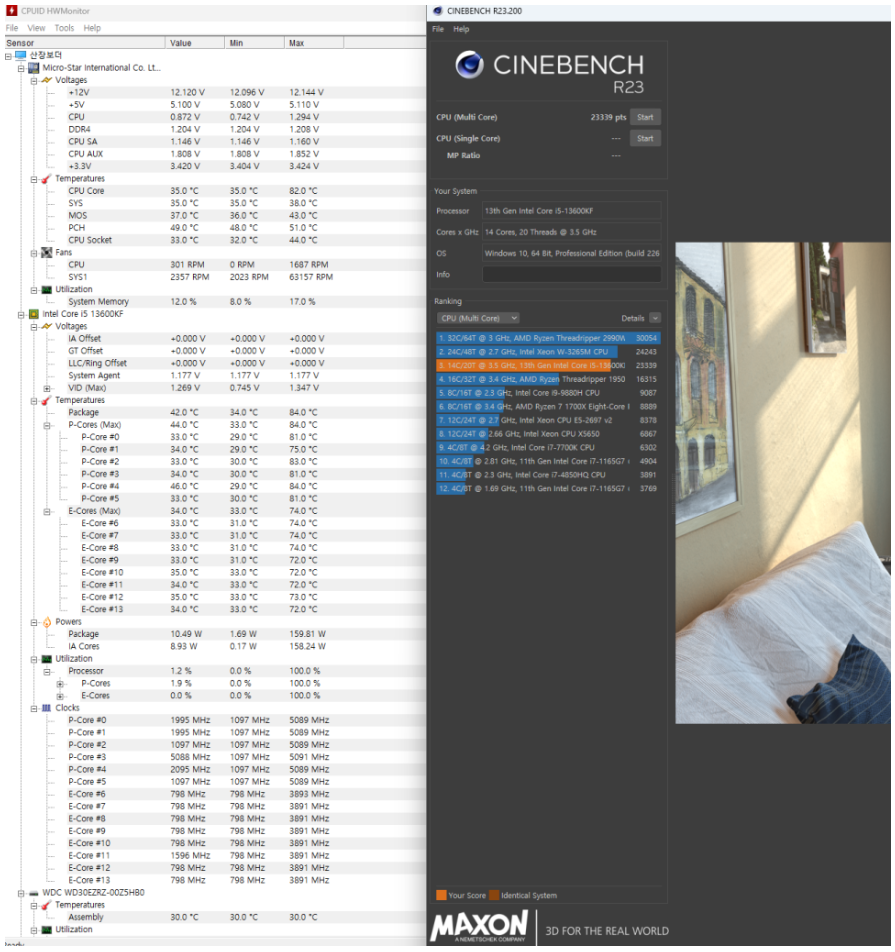

3회차 결과

5분만 테스트했을때랑은 좀 틀린 결과가 도출되었는데요..

5

CPU온도는 85도, 전력량은 160.21W 로 나타났습니다. 즉 5분 테스트보다 높게 나왔고 점수도 최고 23477pt 로 좀 높아졌습니다. 정리해 보자면 5분 테스트로는 최적값을 찾는데 오차가 있다.. 최소 3번 정도 cinebech를 돌려서 확인해 보는게 필요하다가 되겠습니다.

​

---

최적화 결론

처음 최적화를 어떻게 할지 감이 없어서 mode 변경의 영향이 가장 클것으로 짐작을 했는데... 의외로 전략제한 설정에서 온도를 크게 낮출 수 있었는데요.. 2개의 값을 적절하게 조합해서 언더볼팅은 MSI B660M 박격포 DDR4 바이오스 디폴트 값으로 했을때에 비해서 최적화 한 결과는 아래와 같이 얻었습니다.

MSI MAG B660M 박격포 + 13600KF CPU + AG620 쿨러 조합
전력제한 180W(Box Cooler선택), Mode8 로 셋팅시 결과
​
CPU 전력량은 192W --> 160W 로 약 17% 하락
온도는 96 --> 85 도로 12% 하락
시네벤치 점수는 24098 --> 23400 으로 약 3% 하락
산장보더

전력량과 온도는 크게 떨어졌지만 CPU 벤치 점수는 크게 떨어지지 않았기 때문에 일단은 이정도로 최적화를 마치고 실사용을 하면서 문제가 없는지 앞으로 살펴보면 될듯 합니다.

​이 테스트 이후 실사용 2일차에 이 글을 쓰고 있는데 일상적인 사용패턴에서는 아무런 문제도 발생하고 있지 않습니다. ㅎㅎ

좀 더 해보고 싶은 설정 조합들이 있지만.. 꽤나 이게 귀찮고 시간이 소요되는 터라 추후에 다시 최적화값을 찾아보면 다시 한번 포스팅 해보도록 하겠습니다.

​혹시 같은 조합이라면 한번 참고하실만한 자료가 되었으면 좋겠습니다.

​감사합니다.
